汽车ECU测试治具|汽车ECU功能测试治具
发布时间:2023-05-29 丨 阅读次数:
汽车ECU测试治具|汽车ECU功能测试治具

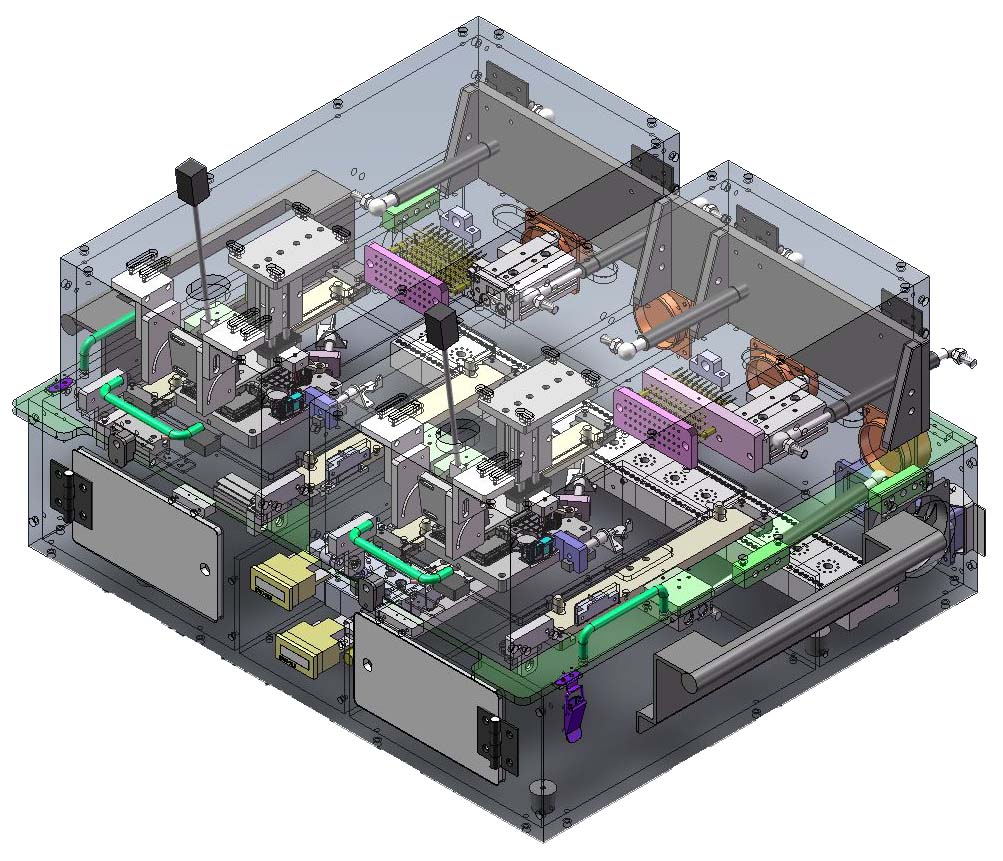

汽车ECU测试治具|汽车ECU功能测试治具 汽车ECU测试治具 EOL tester +Fixture +Test program 1） 单边1pcs测试 ，乒乓结构2通道 2） 供应商购买设备和组装测试机（测试机参照附表设备清单 提供接线图纸） 2）供应商根据测试机和规格文件设计fixture 图纸 3）Fixture统一采用华伦YD55K61TQ-BL YD48J42Z(公)，SIBAS_H24B-TS-PG21,继电器MKS3P-5,继电器座AS770,大功率继电器型号：JQX-38F，fixture要求必须是防静电材料（包扣上盖） 4）供应商依据EOL Spec设计夹具的线路 5）供应商用labview编写测试程序 6）此产品是成品测试，Vbatt，GND,和Heater 需采用大电流测试针，其它信号针采用INGUN小信号测试针 7）需在夹具上加装扫描枪作自动扫描，单边1pcs ，共2pcs型号是明德ES4650HD支持外壳二维码扫描， 8）提供2016版本的EASM版本的3D fixture图 9）fixture操作方便，设计保证操作安全 10）GENTHERM样品和测试机的接口定义，（使用方需保密客户的所有资料， 11）提供所有fixture的配件清单和配件名称，（测试针必须使用INGUN 或同质量品牌的探针同时需每个型号的测试针备5pcs作为备件，特殊易损坏的配件需定义在图纸上， 供应商需根据图纸仔细评估配件用量 12）产品连接器对接需全部采用汽缸结构的弹簧针接触方式， 13）交货时需提供标准设备的稳定性报告，同时保证量产时设备的稳定 14）设计的夹具操作方便，安全 注意此产品尺寸较大，测试规格很复杂，客户要求非常严格，测试程序编写必须准确和稳定、
