刮胡刀PCBA测试设备，刮胡刀成品测试设备

测试设备功能清单：LED灯80通道，可编程电源板供电20通道，可编程电源可以测试uA,mA电流，测马达的转速，LED亮与不亮，电压40通道，IO

控制，扫描条码，电脑自动测试，报表存入电脑。20通道按键自动按键测试，高中低档马达转速和电流测试，1.5V，1V，0.7V分别可编程供电。数据采集电流波形。转速波形。20个产品每个产品两个状灯，独立显示PASS FaiL，Teststand 加Labview写测试软件平台。

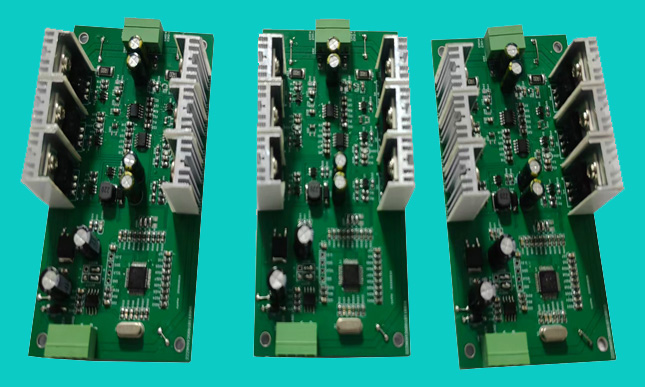

可编程电源板图片如下：

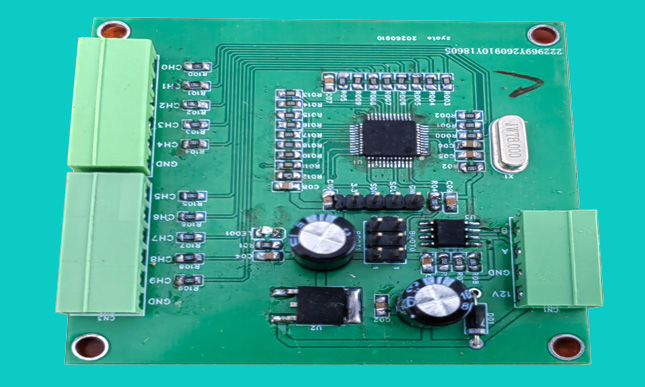

其中测试马达旋转时，工作电流是一个波形，所以要测试这个AC波形RMS值，我们开发了波形测试板一个板子可以测试10通道的AC电流，用了两块板子测试20通道的AC波形，数据采集板是中誉达自制和开发的测试工具,图片如下：



用到的测试仪器清单如下：

电脑，可编程电源板（中誉达自制），主控板，继电器板，测试治具，光栅，气缸，电磁阀，数据采集板卡（中誉达自制），开关电源，40个PASS，FaiL灯控制显示系统，红外接收和发射测试偏心马达转速（中誉达自制），USB转Rs232串口......

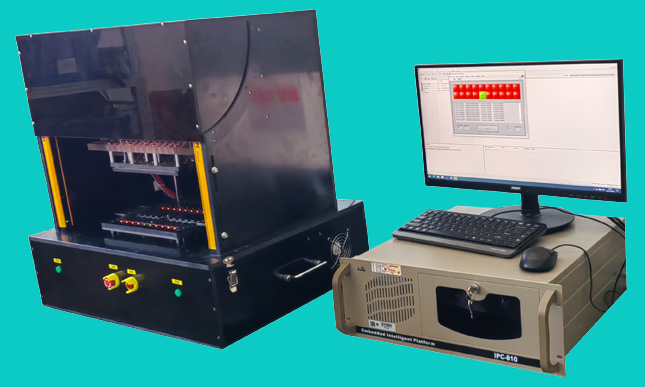

以下是PCBA测试的治具图片：

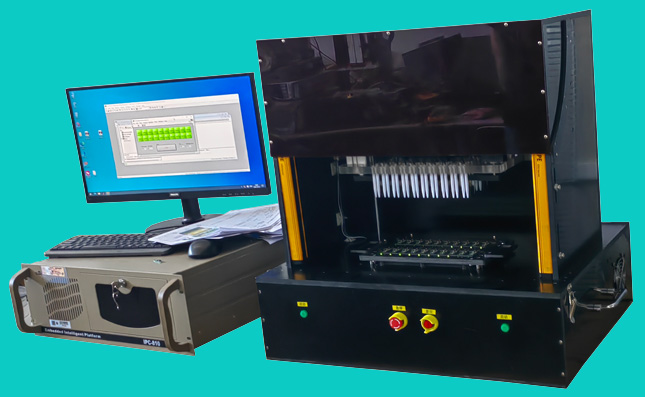

PCBA测试OK之后我们要测试成本，也就是装好所有的壳后也要测试一下功能，成品测试和PCBA测试功能几乎相同，除了成品测试是带马达测试的，PCBA是不带马达测试的，用负载电阻代替马达测试，成本功能测试治具图片如下：
