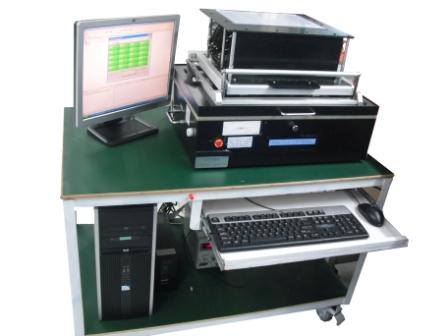

电动牙刷自动化测试设备

一次测试二十个产品，每个产品有一个按钮要测试，还有四个灯的颜色，分别供电，测静态电流和工作电流，以及控制烧录测试，电池保护功能测试
用Labview写测试程序，用NI VISION测试LED灯颜色。

X7	VCC		L1
X8,X10	GND		L2
TP5	KEY		L3
TP7	VPP		L4
TP8	DAT
TP9	CLK
X1,X7	Bat+
X2,X9	Bat-
X3, X4	Coil
X5	Mot+	connect 22R (2W) resistor between X5/X6 (to simulate load)
X6	Mot-





阶段	序号	功能	判定OK结果
阶段	序号	功能	判定OK结果
程序烧录	1	程序烧录
按键切换和档位切换测试	2	电容放电
	3	TP5 = 0; 电源 4.0V (+/-50mV) to VCC+ and Vbat-
	4	等待 500 ms
	5	设置 TP5 = 1
	6	读取 TP8	TP8==1
	7	设置 TP5 = 0
	8	目测检查	L1,L2,L3,L4关
	9	设置 TP5 = 1
	10	目测检查	L2开
	11	设置 TP5 = 0
	12	目测检查	L3开
	13	设置 TP5 = 1
	14	目测检查	L4开
	15	设置 TP5 = 0
	16	等待100ms
	17	设置 TP5 = 1
H桥MOS管测试	18	设置 TP5 = 0
	19	测试 X6	X6<50mV
	20	测试 X5	X5>(VCC-50mV)
	21	设置 TP5 = 1
	22	测试 X5	X5<50mV
	23	测试 X6	X6>(VCC-50mV)
低电压报警测试	24	设置 TP5 = 0
	25	读取 TP8	TP8==1
	26	设置 TP5 = 1
	27	向VCC和GND施加2.9V（+/-50mV）电压
	28	等待200ms
	29	目测检查	L1开
充电功能测试	30	向VCC和GND施加4.0V（+/-50mV）电压
	31	等待200ms
	32	断开X3和X4,施加12V（+/-100mV）至 X4和GND（X4:+12V；GND:12V GND）
	33	测量充电电流	电流>80mA
	34	测量VCC	3.9V < VCC < 5.2V
	35	设置 TP5 = 0
	36	测量充电电流	电流<20mA
	37	设置 TP5 = 1
静态电流测试	38	断开所有电源
	39	电容放电
	40	向VCC施加4.0V电压
	41	等待2000毫秒或直到电流稳定为止
	42	测量VCC电流	电流<10uA
