汽车ECU及线束自动化测试设备

 EOL  Fixture
1）单边1pcs测试 ，乒乓结构, 2通道
2）供应商设计fixture 图纸
3）Fixture统一采用华伦YD55K61TQ-BL YD48J42Z(公)，SIBAS_H24B-TS-PG21,继电器MKS3P-5,继电器座AS770,大功率继电器型号：JQX-38F(继电器约20pcs),注意夹具需使用防静电材料，包扣上盖的亚克力透明板
4）供应商依据EOL Spec设计夹具的线路
5）此产品是成品测试，Vbatt，GND,和Heater 需采用大电流测试针，其它信号针采用INGUN小信号测试针
6）需在夹具上加装扫描枪作自动扫描，单边1pcs ，共4pcs型号是明德ES4650HD支持外壳二维码扫描，

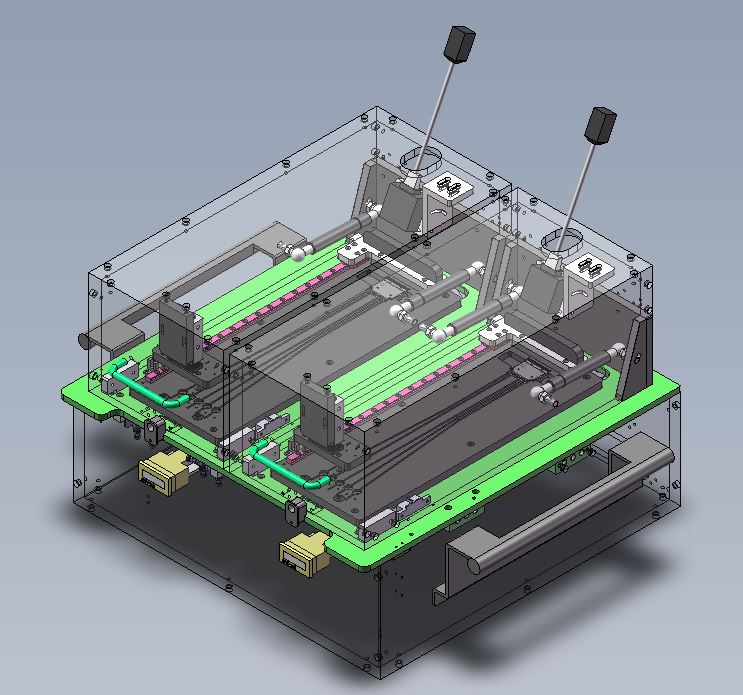

7）提供2016版本的EASM版本的3D fixture图
8）fixture操作方便，设计保证操作安全
11）样品和测试机的接口定义，（使用方需保密客户的所有资料，
12）提供所有fixture的配件清单和配件名称，（测试针必须使用INGUN 或同质量品牌的探针同时需每个型号的测试针备5pcs作为备件，特殊易损坏的配件需定义在图纸上，
（测试针总需求约80pcs，大电流测试针约12pcs，汽缸电磁阀各约14pcs，传感器约16pcs，继电器约20pcs）
13）产品连接器对接需全部采用汽缸结构的弹簧针接触方式，
14）交货时需提供标准设备的稳定性报告，同时保证量产时设备的稳定
14）设计的夹具操作方便，安全

汽车ECU及线束自动化测试设备：测试加热，电压，静态电流，自动测试公用测试系统。
